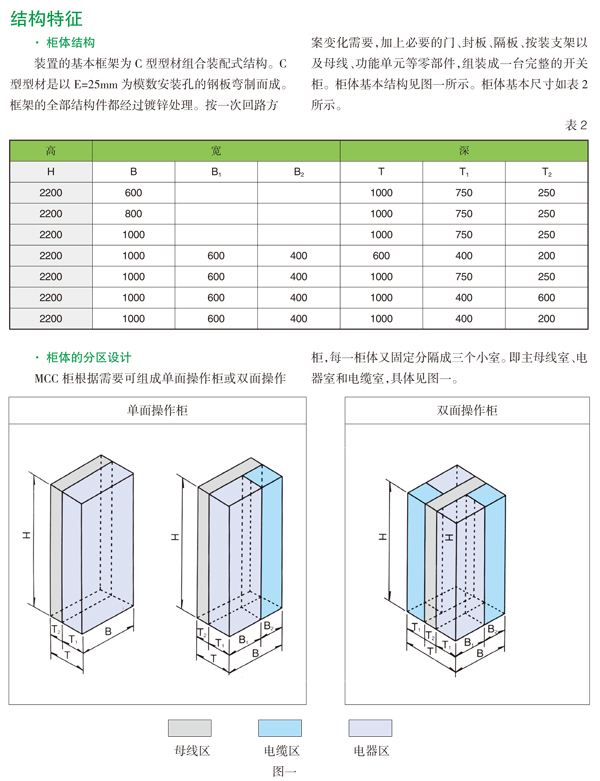

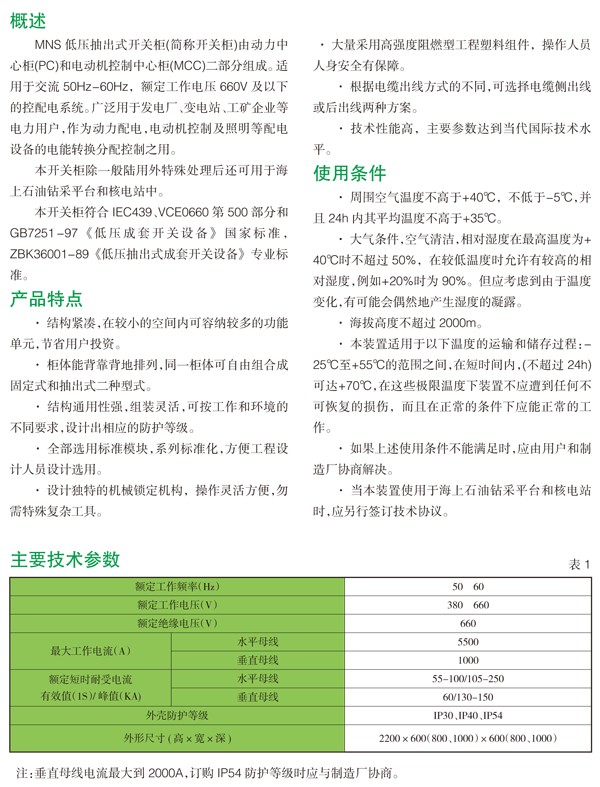

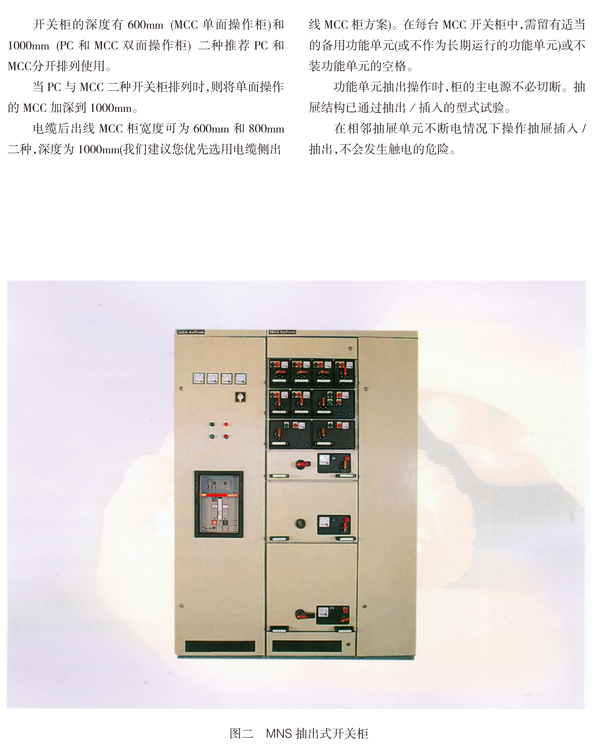

結構描述

本裝置的基本柜體框架為C型復合結構，柜體框架的所有結構件均采用鍍鋅或鋁鋅板。通過自攻鎖緊螺釘、8.8級六角螺釘，將基礎框架相互連接，然后根據(jù)方案變更的需要，增加相應的門、密封板、隔板、安裝支架、母線、功能單元等零件，組裝成一個完整的裝置。裝置中零件和隔室的尺寸是模塊化的（模數(shù)單位e=25mm）。機柜也可以采用后出線方式，但主母線必須放在機柜頂部。垂直通道采用雙功能板方式（也可采用半功能板），維護方便，柜體寬度為600，柜體防護等級為IP3X~4x。

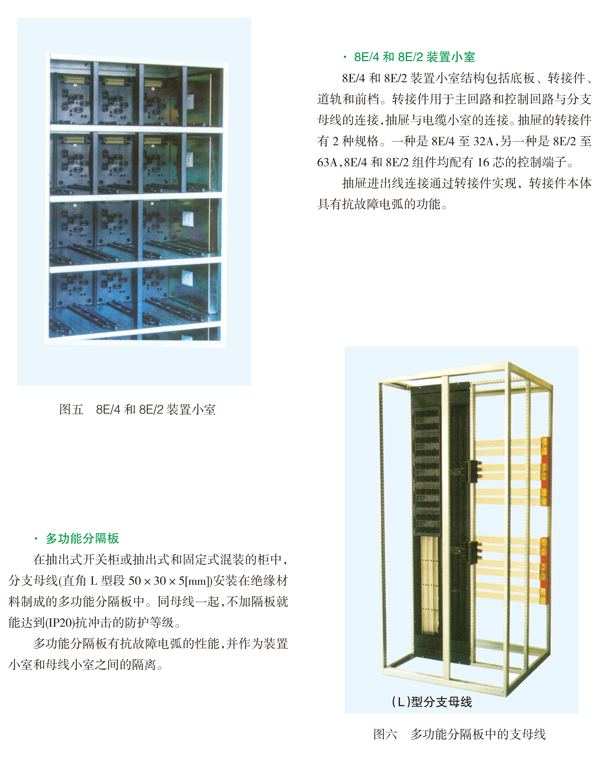

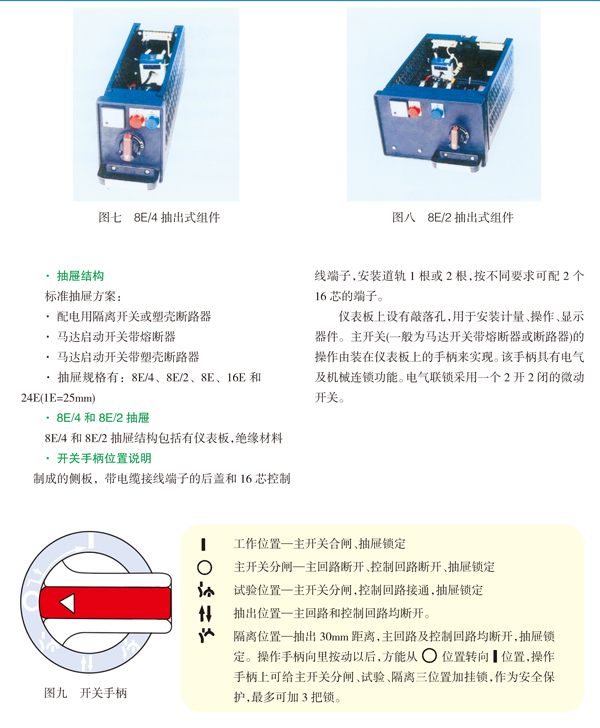

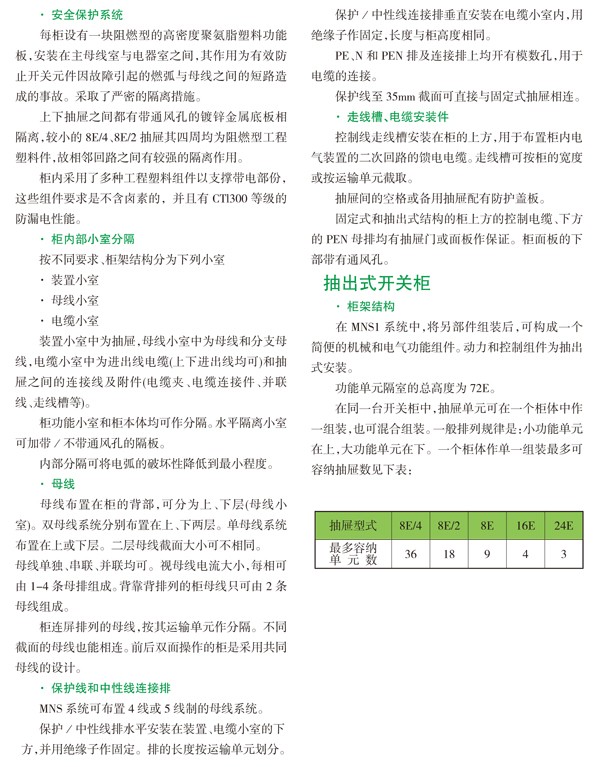

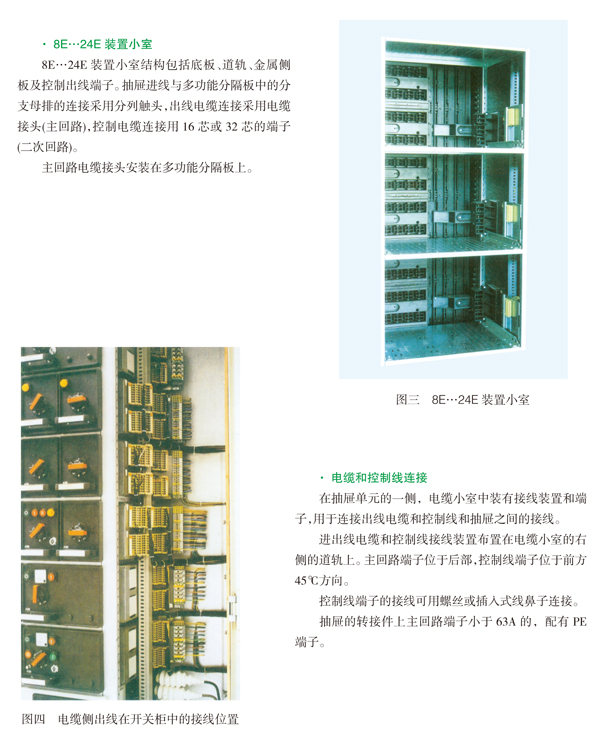

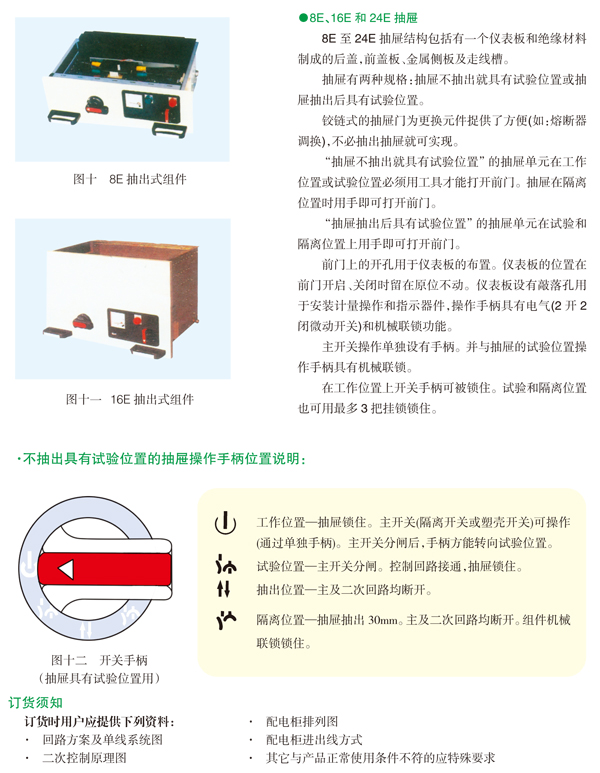

抽屜類型說明

抽屜式：有五種標準尺寸，均以8e（200mm）的高度為基準，分別為8e/4、8e/2、8e、16e和24E。

8e/4：在8e（200mm）高度空間內組裝4個抽屜單元；

8e/2：兩個抽屜單元組裝在8e（200mm）高度空間內；

8e：在8e（200mm）高度空間內組裝抽屜單元；

16e：在16e（400mm）高度空間內組裝抽屜單元；

24E：在24E（600mm）高的空間中組裝抽屜單元。

單元電路額定電流400A及以下。8e/4和8e/2抽屜結構采用阻燃塑料和鋁合金型材。四極抽屜單元可單獨組裝或混裝在一個柜中。功能單元隔間總高度為72e（1800mm）。
